Übung 08 - Filtern mit Bandpass
-
-
Laden Sie den Arbeitsplatz
Übung 08 - Filtern mit Bandpass.vws.
-

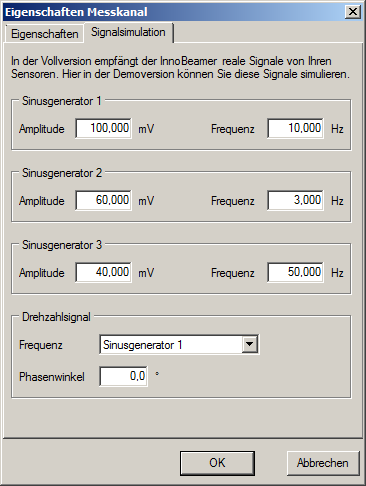

Rufen Sie die Signalsimulation auf.
Auf dem Bildschirm stellt das
VM-SCOPE (links) das Signal im Zeitbereich und ein
VM-METER die Spitzenwerte der Schwingung dar. In der Signalsimulation sieht man zudem, dass die dargestellte Schwingung aus 3 einzelnen Sinusschwingungen besteht.

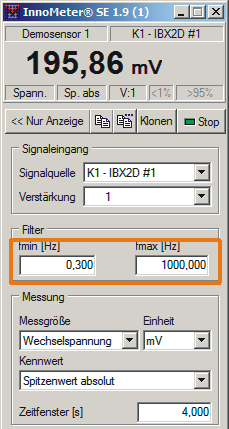

Sowohl VM-SCOPE als auch VM-METER besitzen Einstellfelder namens fmin und fmax. Mit fmin legen Sie die minimale Frequenz fest, welche Sie sehen wollen, mit fmax die maximale. Wir werden nun nacheinander die 3 Frequenzen aus dem Gemisch herausfiltern und die übrigen beiden als Störfrequenz ausblenden. |
|
Das Ergebnis sieht im VM-SCOPE bzw. VM-METER wie folgt aus:
|

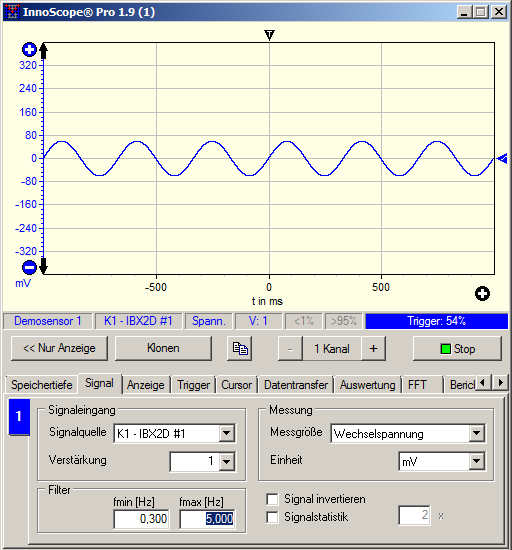

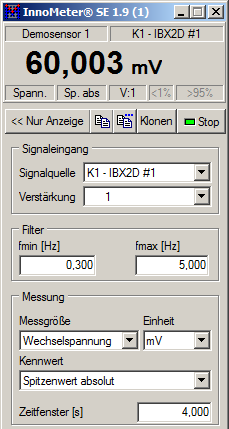

Bandpass 0,3 .. 5 Hz
-
3 Hz Signal wird durchgelassen -
10 Hz und 50 Hz werden gesperrt
|
|
|
|

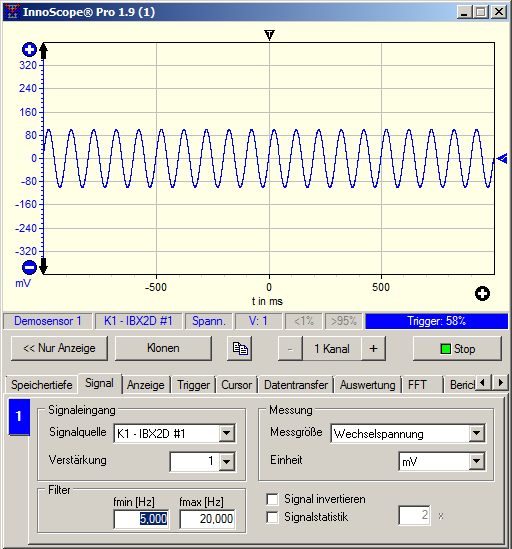

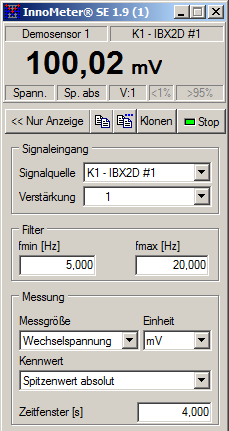

Bandpass 5 .. 20 Hz
-
10 Hz Signal wird durchgelassen -
3 Hz und 50 Hz werden gesperrt
|
|
|
|

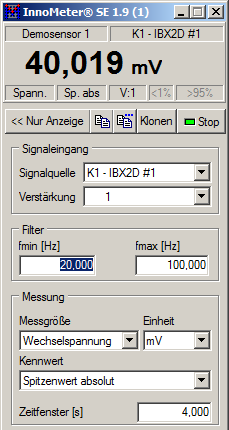

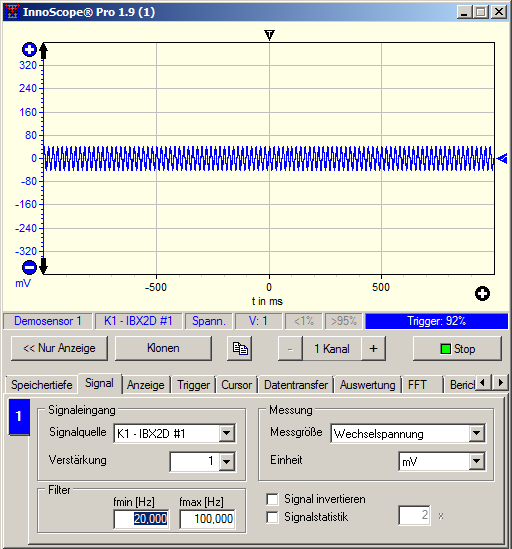

Bandpass 20 .. 100 Hz
-
50 Hz Signal wird durchgelassen -
3 Hz und 10 Hz werden gesperrt
|
|
|
